Kerstversiering 2005
Het idee
Naar aanleiding van dit plaatje (rechts) leek het me leuk eens een rendier te maken.
Zo een rendier moet natuurlijk strak van vorm zijn (eerdere jaren was er wel eens
twijfel over wat ik uit wilde beelden met de verlichting)
|
 |
Het ontwerp
Eerst een ruwe schets gemaakt en verzonnen dat het figuur een meter groot zou worden.
Een houten frame leek me al niet sterk genoeg. Op aanraden van de smid (opa)
met 6 millimeter vierkant ijzer aan de slag gegaan.
| Na wat overtrekken en schetsen combineren een outline figuur gecreerd.
Dit figuur op A4 afgedrukt met een 5mm raster. Op dit raster de coordinaten ten op zichte van het midden
van het blad genoteerd.
|

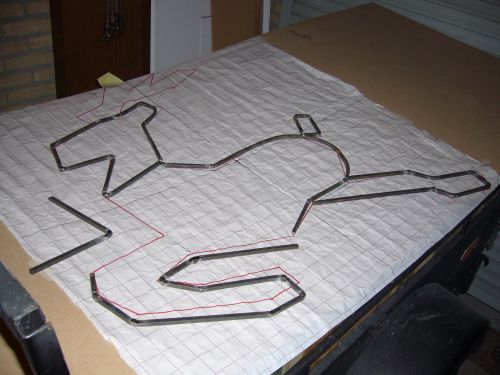

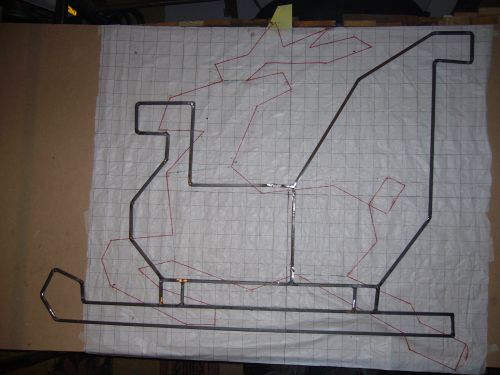

| Met behulp van de eerder bepaalde coordinaten het figuur in groter
formaat nagetekend. De verhouding is 1:5 (1 cm op A4 schets is 5 cm op het grote vel of 1 ruitje op A4 is
ongeveer 1 inch op het grote vel). Een lineaal, dikke stift en rekenmachine zijn onontbeerlijk bij zo een
klusje.
|
|
De uitvoering
| Naast de 6 meter vierkant ijzer (6mm) die ik van opa had
gekregen nog 12 meter bij de lokale ijzerboer gescoord.
|
| De stukken ijzer worden eerst op een verwerkbare lengte gesneden
(3 meter past niet in de bankschroef).
Vervolgens worden de stukken van het figuur stap voor stap op maat gemaakt. Het stappen plan:
- Houdt het stuk ijzer bij de tekening
- Teken met een krijtje de plaats van de buiging af
- Zet het ijzer in de bankschroef
- Over de krijtstreep heen lassen om het metaal te verhitten
- Buig het metaal om
- Buiging controleren op de tekening
- Herhaal verwarmen en buigen gemiddeld 2 keer tot de buiging klopt
- Herhaal bovenstaande voor volgende hoeken tot het stuk ijzer op is.
|
|

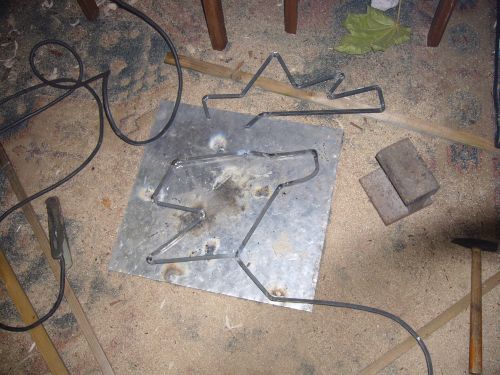

| De losse gebogen stukken aan elkaar lassen tot een geheel figuur.
Na een uurtje of 4 aan buigen, lassen, puzzelen, meten, slijpen en afbramen is het figuur klaar.
|

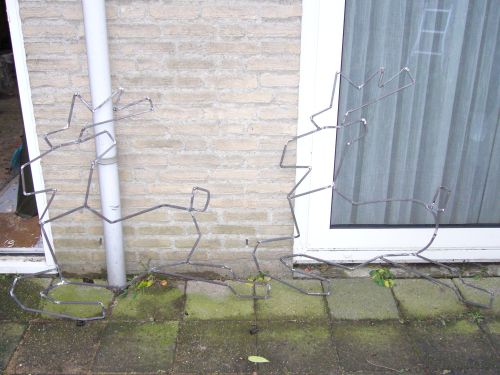

| En wat is nu een rendier? Je hebt er toch zeker 2 nodig om
een beetje voor de dag te komen he.
|
|
| 2 rendieren zijn samen sterk genoeg om een slee te trekken. Op basis van een
schets, wat ervaring met het maken van de rendieren en nog wat goede moed dus ook even een slee in elkaar gezet.
|
Installatie
Het eerste punt in de aansluiting is de 'voedingslijn': een 220volt kabel uit de garage,
langs de regenpijp, over/onder de dakpannen naar de schoorsteen.
Hiermee wordt de dakverlichting van stroom voorzien.
Deze aansluiting wordt gezekerd
door een overspanningsbeveiliging en
|
geschakeld dmv een elektronische schakelklok.
|

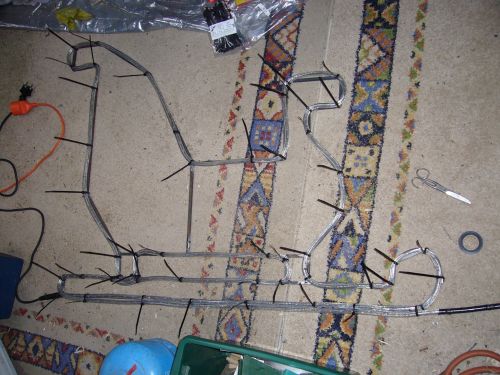

| De lichtslang wordt op de slee figuur vastgezet met tie wraps.
De korte bochten van de figuur worden zorgvuldig omgezet en vastgezet zodat de lichtslang niet
teveel beschadigd en het figuur z'n vorm ook verlicht goed behoudt.
|
|
| Tussen de figuren wordt de lichtslang afgeplakt met zwarte tape om de illusie
te geven dat de figuren los zijn. 3 lichtslangen van ongeveer 7 meter was makkelijker geweest voor
het verplaatsen maar niet om aan te sluiten. toen het 3e figuur, het 2e rendier, met lichtslang bespannen
was bleek er breuk in de lichtslang te zitten, een deel van het 3e figuur en de overige slang deed het
niet meer. Na het loshalen bleek de slang in het gewei te kort gebogen te zijn. Na deels losmaken en
weer vast zijn er totaal ruim 200 tie wraps gebruikt voor de 4 figuren die een lichtslang van 25 meter
beslaan.
|
Met 'groene dakklemmen' worden de figuren vast gelegd op de
dakpannen. Het lange deel van de klem wordt tussen 2 pannen gestoken en de rongvorm klemt om de
lichtslang heen. Met genoeg dakklemmen zal de figuur niet meer wegglijden.

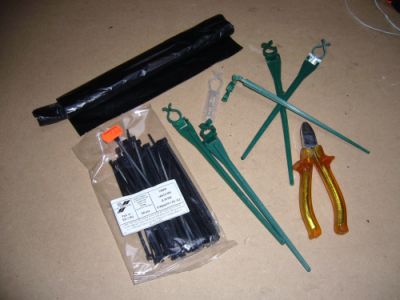

Verder nuttigge hulpmiddelen zijn tang, ijzerdraad, vuilniszakken, verlengsnoeren/verdeeldozen,
radiator isolatie folie (om het elektra te beschermen tegen de warmte van de schoorsteen), klemmen
en een portie geduld ;)
|
|

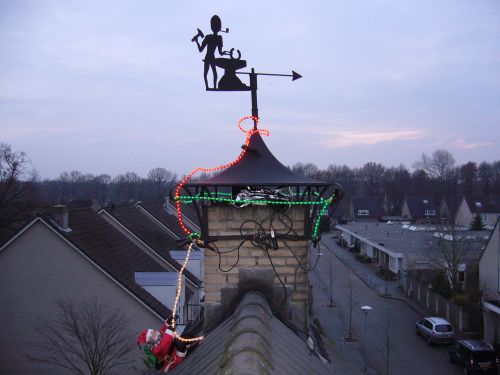

| Met de kerstman klimmend naar de feestelijk ingepakte schoorsteen begint het al
ergens op te lijken.
|
| Met veel moeite de figuren op het dak vastgelegd gekregen.
Ieder figuur bestaat uit 4kg ijzer en ruim 7 meter lichtslang. En omdat de 4 figuren (incl. het
sterretje op het eind) uit een lichtslang gemaakt zijn moest dat in een keer naar boven en stukje
voor stukje vastgezet en vastgehouden worden. Ik heb er nog spierpijn van.
|
|
Het resultaat

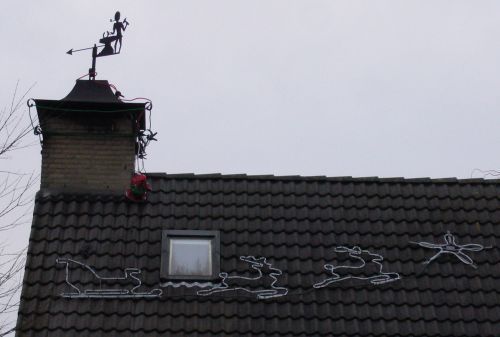

| Zelfs bij daglicht zijn de contouren van de figuren goed te zien.
|

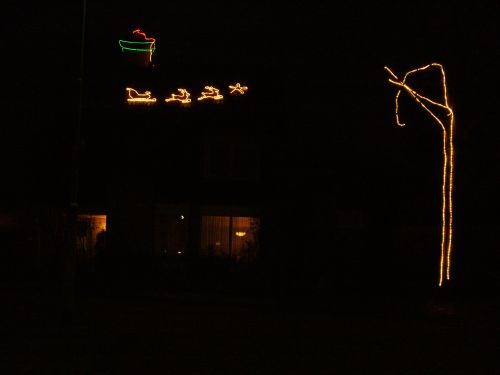

| Uitzicht van een afstandje. Rechts op de foto zijn 2 lichtslangen
te zien die in de grote boom bij de oprit hangen. De 'klimmende kerstman' bovenaan het dak is helaas tamelijk
slecht zichtbaar.
|
|

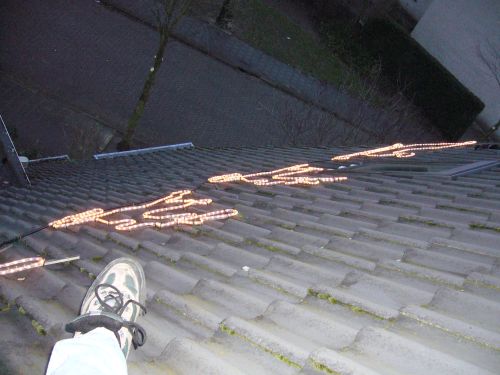

| Close up van het bovenste deel van het dak.
|
Updates
Ondanks alle goede bedoelingen is het toch ieder jaar weer laat en krap aan dat de verlichting
op z'n plaats ligt en de site geupdate wordt. Dan komen sommige dingen wat later ;)
Kleine lichtjes

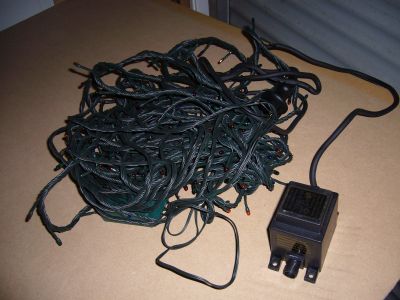

| In de bomen zitten 2 snoeren met hele kleine lampjes.
Vooraan de oprit een snoer witte en in de boom naast de voordeur een met 4 kleuren.
Deze snoeren gaan diverse programma's af: soms knipperen ze dan 'faden' ze in en uit of wisselen
enkele lampjes op rij om en om. Daarnaast hangt er boven de voordeur een nep-dennentak met een
paar kaarsjes er in.
|
|
Sneeuw

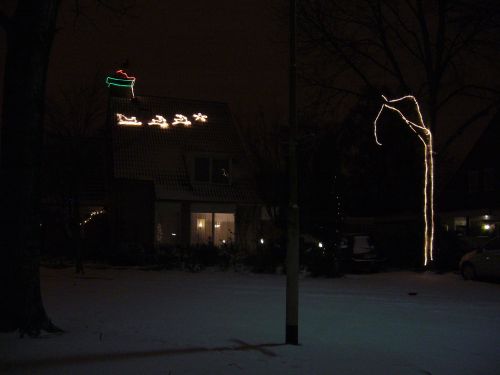

| Uitzicht over een stevig besneeuwde weg. Helaas zijn de kleine lichtjes niet goed te
zien.
|
Feedback
Gegeven feedback
| Naam | Tekst |
|---|
| Petra | Zal heel wat uurtjes gekost hebben, maar het resultaat mag er dan ook wezen. |
| Plex | krijg al spierpijn als ik het allemaal lees |
| Kristel & co | aan alle cijfers te zien heb je niets aan het toeval over gelaten |
| maZ | Ziet er wel gaaf uit, maar wat een werk zeg |
| Ivo | Als jij nu eens al die tijd had gestoken in je afstudeerverslag....
...was het uitzicht daar in acht wat minder geweest! |
| Marian | ik ben nu alweer benieuwd naar volgend jaar |
| Richard | Ik kijk op deze site elk jaar, en het is me een werk! |
| Joris | Voor Acht-by-nacht is het een grote vooruitgang... |
| Bart | Ga zo door, inspiratie voor velen
(als ze er zin in hebben.....) |
| Bas | W00t |
| Peter | Do it while you can, a working dude has no time for such |
| Jeroen | ge hebt je weer eens ferm overtroffen |
| Jeroen 2 | Wow! Ik moet toch echt eens aandelen NRE gaan scoren... :-) |
| ... | ... |
